废水处理过程中的光纤光缆应用

　　随着废水处理厂的建立、 扩大和升级，光缆日益成为其通信基础设施中的重要组成部分，主要用于将分散式控制单位回连到一个中央控制室。例如在加拿大蒙特利尔一个废水处理的系统中，通过光缆远程控制着13个不同地点的交换机，而每一个交换机同时又都各自连接一个900米左右的后备设施。

　　再来看另一个在华盛顿特区的设施。除了中央分布式控制器和区域控制中心，这里有60部进程摄像头连接到中央控制室，直接用以监视关键部分的操作。同时，全厂的消防报警系统也连接到中央控制室。

　　同时，外围的周界控制及其安全性也受到越来越多的关注。

　　纤芯数与类型

　　由于光缆的昂贵以及防止在后续的扩容过程中的损耗，选择正确的工厂规模及准确的纤心数量和类型是一个极为重要的决定。下图中，环结构 (见图 1）通常用于从每个分控制器的两端来提供冗余和容错能力。此应用中，带宽需求并不高，但其可链接到几公里以外的较大的设施上。为此，多模光缆或标准 G.652 单模式光缆就足够了。

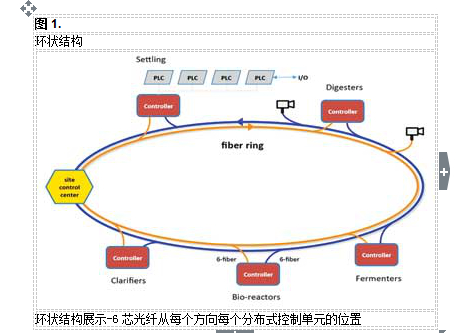

图 1.环状结构

环状结构展示-6芯光纤从每个方向每个分布式控制单元的位置

　　对于不同方向的每个分控制器而言，六芯的光缆一般就能够满足此项的需求，也可满足两条实时电路和一个备用设备的需求。另外一个更为高效的解决方案则是：在一个并联的分控制器循环中使用高芯数光缆，然后通过隔断使之分成六芯的光缆以向不同的方向传输信息。那么，一根72芯的光缆就可以同时服务 12 个不同的地点。再加上服务于监控摄像头的机房以及其他程序对光缆的需求，在机房的设计过程中，必须整体结合考虑到端点位置、可用路径、 冗余线路和将来的扩容等各个方面，此点必须谨记在心。

　　缆型

　　废水处理工厂环境的非常恶劣，光缆除了要暴露在外承受不同的天气影响，也有可能接触到腐蚀性化学品和重型设备的压制，因此选择合适的光缆就显得尤重要。另外，不论在任何室外应用中，水都是一个不可忽视的对象，尤其是在废水处理厂中。同样，在很多工业工厂中，有很多用于工业运转的高压电力电缆；因此对于这种环境而言，十分适合使用绝缘光缆来排除接地和耦合方面的担忧。

　　但凡需要额外保护的时候，波纹铠装钢带是最常用的产品，并可与金属铠甲的接地一起使用。但是，这又与全非金属介质解决方案相互矛盾，那么，这时就可以选择双层非金属铠装光缆。无论哪种方式，从环境上考虑标准松管结构是最适合对光缆进行保护而防止其受到损伤。

　　光缆端接

　　使用行业标准技术端接光缆,在某种程度上取决于安装工人的能力。常见的选择是熔接或非环氧、非打磨连接器。这些连接器在缓冲套管扇出光纤的裸露端安装。 这是一种快速和可靠的选择,特别是对于低芯数的光缆。此外,非注胶和研磨（NENP）连接器可以很容易地安装在狭小空间里，用简单的手工工具在不到两分钟即可安装完毕,经户外安装的宽温度范围鉴定是高度可靠和稳定的。
