光迅科技：光开关介绍[图]
2012-08-03 07:06
来源：
C114
MEMS 开关
MEMS技术是由半导体材料构成微机械结构，将电、机械和光集成为一块芯片。MEMS的基本原理就是通过静电或其他驱动力改变微旋转镜产生机械运动。使得光路的传播方向发生改变从而实现开关功能。
MEMS开关主要分为2D和3D两种, 2D NxN MEMS OSW 需要N2个微旋转镜来完成N2个通道的切换，其控制电路简单，目前被广泛应用。而3D NxN MEMS OSW的镜面不局限于一个平面，能向任何方向偏转，每一个旋转镜都有N种状态，输入光可以通过一系列阵列反射最后到输出端口，通过精密的机械控制微旋转镜，可以仅需要2N个微旋转镜就可以完成 N2个通道的切换，更利于容量的扩展，但是其控制电路和监控设备要复杂的多。
光迅公司设计并生产多种类型的光开关，经过严格的指标测试及长期的可靠性验证，得到各运营商与器件商的一致认可与好评，产品水平处于业界领先地位，产品主要包括如下几类：
1)常规机械式2x2全通光开关
图6 常规机械式光开关
常规机械式光开关通过继电器带动机械组件控制反射镜运动达到切换反射光路与透射光路的目的，实现2x2光路可逆全通， 精确简单的机械设计保证了开关的切换时间、稳定性及寿命。

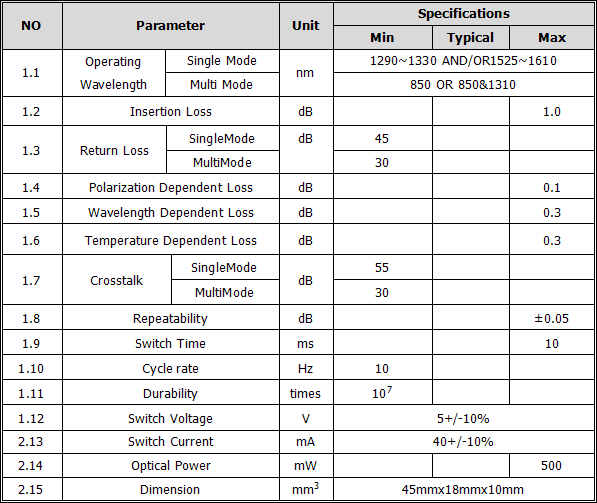

表二 常规机械式光开关指标
2)自由空间式1xN光开关
图7 自由空间式1x8光开关
