光迅科技：可插拔光滤波器

2012-06-12 16:30

　　对于常规的自聚焦透镜和滤光片结构，由于尺寸较大，很难应用在光滤波芯件的设计当中，所以，此结构设计中应用的自聚焦透镜和滤光片等元部件，必须经过特别的加工设计，其结构尺寸均要求为Min型。所以，其元部件的特殊加工，其成本将会较高。而且，元部件数量较多（包含两个自聚焦透镜、两个光纤头，一个滤光片和一个准直连接套）。

　　在产品结构封装上，需要使用特定的工装夹具，对光滤波器芯件两端的陶瓷光纤头，自聚焦透镜及滤光片进行定位，然后再封装在准直连接套里面，要求精度较高，即其产品结构封装较为复杂。批量试制生产可以实现，但是人工成本和原材料成本较高，所以最终产品成品成本较高，不适合客户产品应用中的低成本要求。

　　2.2 光学镀膜结构

　　在实现滤波方式上与介质膜滤波器滤波原理一样，结构实现方式为在抛光后的光纤端面（UPC结构）进行光学镀膜，根据光学薄膜膜系结构设计要求，使光信号在通过光学薄膜膜层时因多光束之间的干涉现象实现光信号的滤波功能。在光滤波芯件结构的实现方式上，即为将普通光纤穿入高精度陶瓷插芯内部进行吸胶粘接，再进行烘烤固化，最后对陶瓷插芯和光纤端面进行研磨抛光，将光学端面抛光成UPC端面结构，然后在陶瓷插芯和光纤端面（UPC结构）进行光学镀膜。通过不同的光学薄膜膜系设计要求可以实现不同的光学滤波方式。

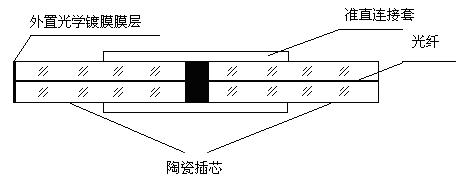

　　在产品封装形式上，此产品光滤波芯件主要有两种封装结构，一种为外置光学镀膜膜层封装结构，其光滤波芯件封装结构如图3所示，此光滤波芯件包含光纤，陶瓷插芯，准直连接套，光学镀膜膜层及粘接胶。陶瓷插芯为市场标准结构，所以具有价格优势，其原材料成本较低。另外，外置光学镀膜膜层结构，其产品封装极为简单，我们使用的普通单模光纤（G.652D）对其进行吸胶固化，仅为在抛光后的标称陶瓷插芯端面进行光学镀膜，其制作过程完全可以复制光固定衰减器的现有工艺。

　　由以上分析，外置光学镀膜膜层结构的可插拔光滤波器，其元部件较少，呈现出结构简单，且封装形式较为简单，制作工艺与阴阳式光固定衰减器基本一致，完全可以复制，满足批量生产及客户的低成本产品需求。

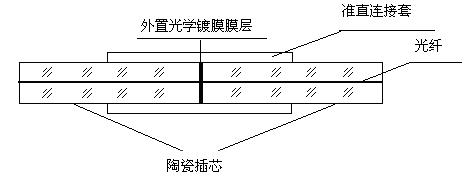

外置光学镀膜膜层结构可插拔光滤波器
