　　另一种为内置光学镀膜膜封装结构，光滤波芯件包含光纤，非标陶瓷插芯，准直连接套，光学镀膜膜层及粘接胶，元部件较少呈现结构简单，光滤波芯件封装结构如图4所示，制作工艺与阴阳式光固定衰减器虽然基本一致，封装形式相对外置光学镀膜结构稍微复杂，光滤波芯件两端分别需要使用一只两个端面均为UPC结构的高精度非标陶瓷插芯，在非标陶瓷插芯光纤端面抛光后进行光学镀膜，然后再进行光滤波芯件的光路耦合封装，此结构产品可以批量生产，同时，非标陶瓷插芯的使用使产品成本略微偏高，但是其可插拔性能优越，可以到达500次以上。

　　2.3 光纤光栅结构

　　近些年来，伴随着光纤光栅技术的快速发展，其在光纤通信系统中的应用也越来越广泛，即目前光纤光栅已经在光滤波器、光插/分复用、密集波分复用系统中具有广泛的应用范围，同时，光纤光栅技术可以在光纤通信系统中实现有效的色散补偿。光纤光栅技术在制作产品过程中的主要优点是使用光纤光栅制作的光器件产品非常容易与光纤端面进行耦合、而且损耗较低、并且光纤光栅的偏振呈现不灵敏性，另外，使用光纤光栅的产品结构在器件封装操作方面较为简单，很容易实现产品的制作。

　　光纤光栅技术的工作原理实际上主要是利用光纤的光敏特性来实现相应的功能，即是可以通过使用紫外光特定的波长对光纤光栅的光纤折射率产生周期性的调制而形成的一种全光纤无源器件，目前，在光通信领域，使用较为广泛的是光纤Bragg光栅（FBG）[3~4]，其工作原理是在FBG光纤纤芯内形成一种空间相位光栅，通过使用光栅前向传输的纤芯模式与后向传输的纤芯模式之间发生连接耦合，通过这种耦合，而使前向传输的纤芯模式的能量最大程度的传递给后向传输纤芯模式，由此可以形成对入射波的反射，即在纤芯内形成一个窄带的滤波器或者反射镜，如图5所示。其反射波长即布拉格波长为，其中为光栅周期，为纤芯等效折射率。因此，我们通过调节FBG折射率变化的范围和/或变化量即可控制光纤光栅的通带宽度，实现光滤波的功能。

FBG工作原理图

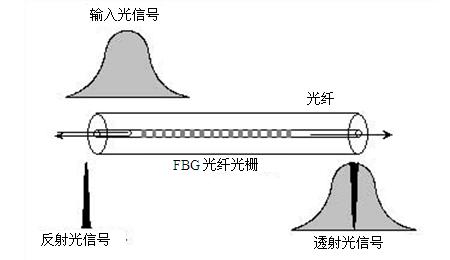

图5 FBG工作原理图

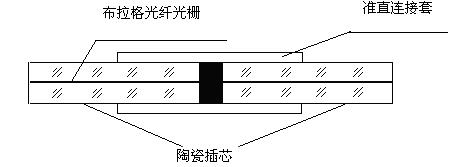

　　通过使用光纤光栅制作的可插拔光滤波器，是在高精度陶瓷插芯内部穿入光纤Bragg光栅（FBG）进行吸胶粘接，烘烤固化，研磨抛光，其滤波芯件封装结构如图6所示，滤波芯件包含光纤，标准陶瓷插芯，准直连接套，光纤光栅及粘接胶。制作工艺和阴阳式光固定衰减器工艺一样，两者差异点主要体现在产品封装结构所使用的光纤传输介质单元上，阴阳式光固定衰减器一般采用衰减光纤制作而成，而阴阳式光滤波器为采用布拉格光纤光栅实现滤波功能。光纤光栅的使用大大增加了产品成本，此结构产品可以批量生产，但不适合客户的低成本产品需求。

光纤光栅结构可插拔光滤波器
